水流監視ソリューション：6種類のフローメーターの探索

産業プロセスから環境保護、水資源管理まで、幅広い用途や水資源管理に至るまで、効果的な水流監視が不可欠です。今日、私たちは水流監視のための6つの一般的なフローメーターについて話しています。

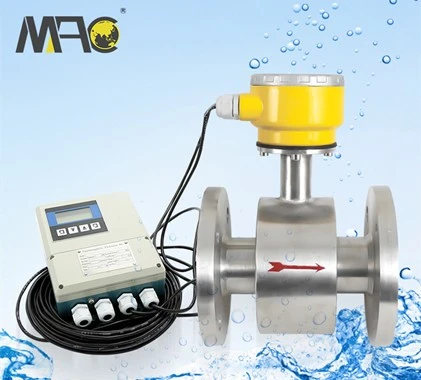

1。MAGフローメーター

作業原則

マグフローメーターファラデーの電磁誘導の法則を利用して、水の流れを測定します。水がパイプを通過すると、速度に比例した電圧が生成されます。この電圧は、パイプの壁に配置された電極によってピックアップされ、流量は誘導電圧に基づいて計算されます。



電磁メーターの利点

幅広い導電性液体と互換性があります。

非常に正確で、温度または圧力の変化の影響を受けません。

低メンテナンスと長期的な安定性。



2。渦流量計

作業原則

渦流量計Karman Vortex Street Effectに基づいた作業。水がパイプ内のブラフボディを通り過ぎると、交互の渦が生成されます。これらの渦の頻度は、流量に直接比例しており、流れ測定が可能になります。



渦の脱落フローメーターの利点

液体とガスの流れの測定に最適です。

可動部品はなく、メンテナンスのニーズを減らします。

信頼できる費用対効果の高いソリューションを提供します。



3。タービンフローメーター

作業原則

タービン水流メーター流れる水の経路に刃を置いたローターを用意します。ローターは、流量に比例した速度で回転します。回転数がカウントされ、流量測定に変換されます。



タービン流量計の利点

清潔で低粘度の液体の測定に最適です。

特に安定した流量の場合、高精度。

コンパクトで軽量のデザイン。



4。超音波フローメーター

作業原則

これ非接触フローメーター輸送時間またはドップラー効果を使用します。輸送時間方法では、超音波シグナルは、流れる水を介して上流および下流に送信されます。移動時間の違いは、流量に比例します。ドップラー法では、音波は水中の粒子から反射され、周波​​数シフトは流量を決定するために使用されます。



超音波水計の利点

非侵襲的であり、流れを妨害しません

幅広い液体の種類と条件に適しています

高精度と精度

パイプの浸透と生産停止はありません



5.オープンチャネル超音波フローメーター

作業原則

オープンチャネル超音波流量計は、川や運河などのオープンチャネルの流れを測定するために設計されています。彼らは飛行時間の原則に依存しています。そこでは、センサーから水面への移動に超音波パルスが水面と背面に移動するのにかかった時間を使用して、流量を計算します。



オープンチャネル流量計の利点

非接触測定は、潜在的に危険または汚れた水に最適です。

不規則なフロープロファイルが可能です。

リモート監視とデータ収集機能。



6。レーダーフローメーター

作業原則

レーダータイプのフローメーターマイクロ波技術を使用して、水流を測定します。レーダー信号は水面に向かって送信され、信号が戻るまでの時間を使用して流量を計算します。

レーダー流量計の利点

極端な温度や圧力など、さまざまな環境条件に適しています。

非接触測定とファウリングに対する耐性。

高精度と信頼性。

これらの6種類の水流メーターのうち、オープンチャネルの流れメーターとレーダー流量計は、川、水路、水路、湖などのオープンエリアに専用です。

ここでは、簡単な比較のために最も一般的な水流量計をリストします。
